LD也称为7Cr7Mo2V2Si；LD钢是一种高强韧性、高耐磨性冷作模具钢，碳含量比65Nb钢高，合金元素V的含量也较高，7Cr7Mo2V2Si （LD）钢因此在保持强韧性的情况下，其抗压、抗弯强度及耐磨性比65Nb钢高；碳含量相当于Cr12MoV钢的一半左右，因此其共晶碳化物比Cr12MoV钢低得多。Cr是碳化物形成元素，在钢中主要以Cr23C6型碳化物存在。钢加热到1100℃以上，Cr的碳化物大量溶入奥氏体中，提高了钢的淬透性。Mo也是碳化物形成元素，主要碳化物为（Fe、Mo）6C，其作用与W相似，既可以提高淬透性，强化回火时的二次硬化效果，也能细化晶粒，同时Mo还能降低共晶碳化物的不均匀度。V是能细化晶粒，强烈引起二次硬化的元素，可提高耐回火性,增加耐磨性。加入质量分数1%左右的Si是为了强化基体,提高耐回火性。

工艺过程:


EAF+LF+VD+RS ESR, 独有的快速凝固电渣重融工艺可显著改善高速钢的内部组织、显著提高材料的韧性与耐磨性。
1、特性：LD钢属于基体钢类型的冷作模具钢，是一种高强韧性、高耐磨性冷作模具钢，有高的抗弯强度、热处理性能好，性能优于Cr12型钢和6Mo5Cr4V2高速钢，具有更高的强度和韧性。
2、用途：①五金工具等行业的冷锻、冷挤、冷冲、冷压和冷弯等各类冷作模具，②冷镦切边模、冷冲头、汽车弹簧冲孔模等。

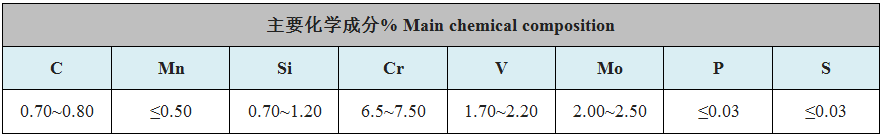

3、化学成分：
