SUS631CSP

SUS钢板弹簧用钢板631CSP
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>产品简介<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
什么是SUS631（17-7PH）？
这是最典型的沉淀硬化型钢，可以通过热处理提高硬度，同时保持18-8不锈钢的优异性能。通过根据加工和应用进行各种热处理，从固溶热处理状态中最软的一种到具有强轧制结束的硬热处理，可以得到高碳马氏体淬火材料之后的下一个最强热处理。尽管在固溶热处理状态下是非磁性的，但在沉淀硬化后显示出相当强的磁性。
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>物理特性<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
密度Mg / m 3 ：7.81；
比热J（kgK）：420；
热膨胀系数（0-100°C）10 -6 / K：15.3；
导热系数W /（m·K）：16.3；
电阻μΩcm：79；
杨氏模量N / mm 2：2000000；
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>成份含量<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
C            Si       Mn        P        S
0.09以下 1.00以下 1.00以下 0.04以下 0.03以下
Ni            Cr       Mo    其他(Al)
6.50～7.75 16.00～18.00   －   0.75～1.5
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>可加工性<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

签收	轧制回火材料			沉淀硬化热处理状态
	硬度 HV	拉伸强度 N / mm 2	伸长率 ％	热处理符号	强度 N / mm 2	拉伸强度 N / mm 2
1/2H	350 以上	1080 以上	5 以上	CH	880 以上	1230 以上
3/4H	400 以上	1180 以上	－	CH	1080 以上	1420 以上
H	450 以上	1420 以上	－	CH	1320 以上	1720 以上

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>沉淀硬化<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
什么是沉淀硬化？
固溶热处理（固溶热处理）后，进行时效硬化（析出硬化），典型的例子有600系列不锈钢（SUS631，SUS632J2等）和马氏体时效钢。
SUS631

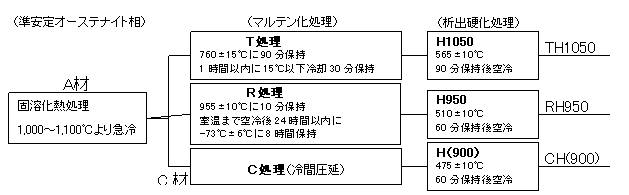

上面，TH和RH处理是通过执行两种热处理来硬化的，第一个T处理和R处理是一次硬化，它将亚稳态奥氏体A相材料转变为马氏体，就像钢的淬火一样这是热处理，第二道H处理是使钢完全析出并硬化，这是这种钢的最大特点。以下的CH处理是通过冷加工而不是通过热处理的马氏体处理来硬化的，并且我们提供冷轧以精加工成适当的硬度。（C材质）
因此，再进行一次沉淀硬化热处理就足够了。
* TH，RH和CH末尾的数字代表以华氏温度分类的沉淀硬化温度。
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>磁性情况<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
奥氏体组织是非磁性的，但马氏体组织是铁磁性的（尽管不如铁氧体组织好），因此在固溶状态下弱磁性的SUS631在沉淀硬化后呈现强磁性。
由于在马氏体化过程中几乎存在磁性，因此在H加工过程中变化不大。
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>应用领域<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
膜片，簧片阀，面罩框架弹簧，各种板簧，波纹管等
