1、简介：

4241，是一种根据市场需求由宝钢集团公司自行研制的低合金高速工具钢。具有硬度好、一定红硬性、韧性良、热塑性优等特点。做成工具可用于中低硬度的金属材料切削加工，目前已成为使用广泛的低合金经济型高速钢钢种之一。

2、供货技术要求：

执行的标准为企业标准A02-01-01A，供货状态：退火态，硬度≤255HB。

	C	W	Mo	Cr	V	Mn	Si	P	S
4241	0.90～0.95	1.80～2.50	1.00～1.20	4.00～6.00	0.80～1.00	0.25～0.40	0.80～1.30	≤0.03	≤0.02

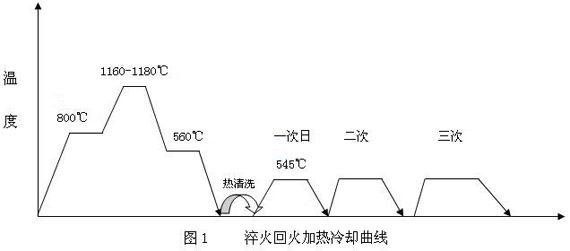

3、热处理制度（供参考）：

淬火：淬火晶粒度

4241钢的淬火晶粒度比通用高速钢略为粗大，这是淬火后残余碳化物颗粒极少所致，但由于晶界处并无过热碳化物析出，所以并不影响其韧性，晶粒度的控制在9.5-8.0#。淬火温度一般选择在1160-1180℃范围内，真空淬火温度为1150-1170℃，盐浴淬火时，一般采用淬火晶粒度调节淬火温度。

回火：及时回火，回火保温时间最少1小时，回火温度540-550℃，一般选用545℃，通常回火3次。每次回火的间隔时间一般不超过8小时。供氮化的工具可回火二次但硬度要达到63HRC以上。淬回火后硬度：≥63HRC。

薄小刃刀具淬火温度采用中下限；

简单大规格刀具淬火温度采用中上限；

清洗前的工件必须冷却到室温；

淬火后到回火的间隔时间一般不得超过24小时。 用作冷作模具时需与厂家联系调整成分达到最佳效果。

4、与其它普通高速钢相比，我公司4241钢有以下特点：

● 淬火硬度低，二次硬化（即充分回火后）硬度上升5HRC左右，晶粒较粗大，但无过热特征；

● 淬火温度对回火硬度影响不大；

● 回火温度、次数对硬度影响很大；

● 淬火温度越高，回火越困难；

● 最高淬回火硬度为64-64.5HRC，红硬性（600℃）可达60HRC以上，但比普通高速钢低3HRC左右。

5、可供材料、规格：
