1、简介：

W6Mo5Cr4V2AL钢简称M2AL或6542AL，属含铝无钴高性能高速钢。具有耐磨性好，热硬度及热塑性较高，可磨削性优良，其韧性优于含钴高速钢。在切削一般性硬度材料有时良好的效果。但在热加工和热处理时易于氧化脱碳。

2、化学成份（％）及供货状态：

3、主要用途：

制作螺纹刀具，如丝锥、板牙等；还用作钻头、铣刀及各种车削刀具，各种冷作模具。

4、热处理制度（供参考）：

锻造：始锻1150℃，中锻900℃，缓慢升温，缓冷后及时退火。

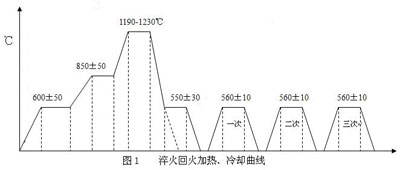

淬火：淬火回火加热、冷却曲线如图1所示，奥氏体化温度视待处理零件的用途和硬度要求而定，刀具一般为1190－1230℃。淬火时，一般采用以淬火晶粒度和碳化物溶解程度为依据来调节淬火温度。

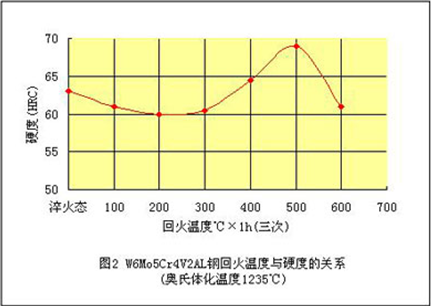

回火：回火温度以560℃最常用，最终硬度高低应采用调整奥氏体化温度来获得。回火次数一般件为二次，精密件及复杂件为三次。每次回火前工件应冷到室温。回火温度与硬度的关系见图2。

5、可供材料、规格：
