联系我们
地址：上海市松江区泗泾镇松江钢材城
销售电话：400-880-6743
咨询电话：15000587276
Q Q：moyanalloy@163.com
销售电话：400-880-6743
咨询电话：15000587276
Q Q：moyanalloy@163.com
W6Mo5Cr4V2(M2)高速钢工具钢
来源: 上海牧岩 阅读量：
W6Mo5Cr4V2(M2)
1、简介：
W6Mo5Cr4V2钢简称6542或W6（对应钢号M2、SKH51），是钨钼系通用型高速钢的代表钢号。具有高硬度、高耐磨性、高热硬性、高淬透性和足够的塑性与韧性,并有良好的铸、锻、焊及机械加工性能，因而它在工具钢中占有极重要的地位。
2、化学成份（％）及供货状态：
| 钢号（GB） | 化学成份（%） | ||||||
| C | Si | Mn | Cr | Mo | W | V | |
| W6Mo5Cr4V2 | 0.80～0.90 | 0.20～0.45 | 0.15～0.40 | 3.80～4.40 | 4.50～5.50 | 5.50～6.75 | 1.75～2.20 |
| 执行标准 | GB/T9943-2008 YB/T5302-2006 | ||||||
| 供货状态 | 退火硬度HB207～255 | ||||||
3、用途：
● 车、铣、钻、滚、拉、剃、铰、锯片、丝锥等切削工具。
● 冲、挤、压、滚等冷加工模具，冲头、顶针、搓丝工具及大型热塑成型模具。
● 高温弹簧、轴承和耐热、耐磨针阀、叶片、心轴等机械零件。
4、热处理制度（供参考）：
● 锻造：始锻1100℃，终锻900℃，缓加热、缓冷后及时退火。

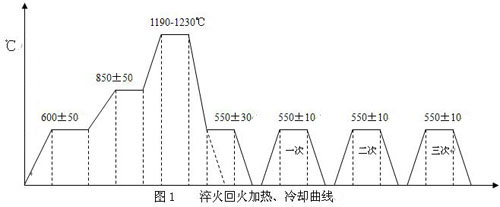

● 淬火： 淬火温度视待处理零件的用途和硬度要求而定
| 淬火温度 | HRC | 适用产品 |
| 1170℃－1200℃ | 58－63 | 模具、冲头、顶针等 |
| 1210℃－1230℃ | 64－65 | 丝锥等 |
| 1220℃－1230℃ | 65－66 | 钻头等 |
淬火过程中的晶粒度控制
| 产品 | 淬火晶粒度 | ||||
| 名称 | 规格（mm） | W－Mo系 | W系 | 过热程度合格级别 | 回火程度合格级别 |
| 直柄钻头 |
≤Φ3 Φ3-Φ20 |
10.5～11.5 9.5～11 |
10～11.5 9.0～10.5 |
≤1 ≤2 | ≤2 |
| 中心钻 |
|
10～11.5 | 9.5～11 | ≤1 | |
| 螺纹刀具 |
|
10～11.5 | 9.5～11 | ≤1 |
回火：回火必须及时，一般经验不超过2小时，否则易产生裂纹。回火温度以560℃最常用，回火次数一般件为1h×2次，精密件及复杂件为1h×3次。每次回火前工件应冷却到室温。
5、可供材料、规格
| 规格（mm） | 公差（mm） | 交货状态 | 交货硬度（HBW） | |
| 冷拉棒、丝、盘元 Ф0.85～Ф26 | 0.～（-0.04～-0.11） | 退火 | ≤255 | |
| 热轧 Ф12～Ф79 | ±0.40～±0.80 | 退火 | ||
| 热锻 Ф80～Ф160 | +2.5，-2.0 | 退火、磨光 | ||
| 锻件、按需定制 | 退火 | |||
| 扁钢 | 厚度（mm） | 宽度（mm） | 公差（mm） | |
| 热轧 | 3.0～65 | 15～510 | -0.2，+0.3 | |
| 冷轧 | 0.6～3.0 | 400～1000 | -0.05，+0.05 | |
