CPM 10V是什么材料

CPM 10V

CPM 10V粉末金属工具钢
CPM 10V粉末金属工具钢是一种多功能工具和模具钢，具有极高的耐磨性和相对高的冲击韧性。大量的硬钒碳化物提供高耐磨性。良好的冲击韧性是细晶粒尺寸，小碳化物和粉末冶金（PM）微观结构的优异清洁度的结果。CPM 10V比D2和D7等高碳高铬模具钢具有更好的耐磨性。
组成

C	锰	硅	铬	莫	V
2.45	0.50	0.90	5.25	1.30	9.75

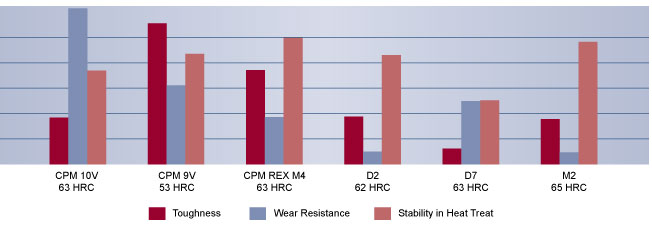

相对属性

物理特性
密度： 0.268 lb / in 3（7418 kg / m 3）
比重： 7.41
弹性模量： 32 x 10 6 psi（221GPa）
可加工性： 1％碳钢的35-40％

热处理说明
临界温度： Ac1：1540°F（838°C）
硬化
预热： 1500-1550°F（816-845°C），均衡。
奥氏体化（高温）：通常通过转移到第二炉而从预热迅速加热。
zui佳耐磨性：
浸泡5至15分钟
炉或盐浴：2150（1177°C）
平衡耐磨性和韧性：
浸泡15至30分钟。
炉或盐浴：2050°F（1121°C）
对于zui大韧性和zui小冷却失真：
浸泡30至60分钟。
熔炉：1975°F（1080°C）
盐浴：1950°F（1066°C）
淬火：空气，加压气体，温油或盐。厚度小于3“的部分可以空气冷却至zui大硬度。必须使用以下方法之一以更快的速率淬火第3“厚或更多的部分，以获得zui大硬度。对于加压气体，炉子应具有4巴的zui小淬火压力。淬火速率低于1000°F（538°C）对于获得所需的性能至关重要。
对于油，淬火至黑色，约900°F（482°C），然后在静止空气中冷却至150-125°F（66-51°C）。对于保持在1000-1100°F（538-593°C）的盐，在盐中均衡，然后在静止空气中冷却至150-125°F（66-51°C）。

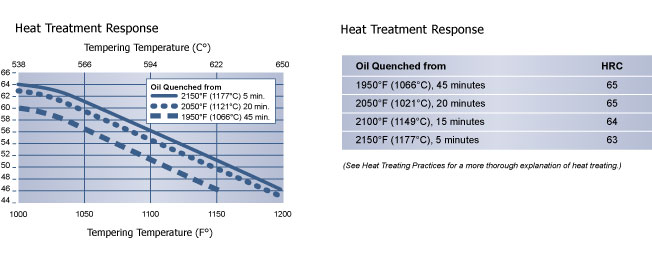

回火：淬火后立即回火。典型温度范围为1000-1100°F（538-593°C）。不要在低于1000°F（538°C）的温度下回火。保持温度2小时，然后空气冷却至环境温度。需要双重回火。在2100°F（1149°C）或更高温度下奥氏体化时需要进行三次回火。
退火
退火必须在热加工后和再硬化之前进行。
加热速度不超过400°F /小时（222°C /小时）至1600 - 1650°F（871 - 899°C），并保持温度每英寸zui大厚度1小时：zui少2小时。然后用炉子以不超过每小时30°F（每小时17°C）至1000°F（538°C）的速度缓慢冷却。继续在炉中或空气中冷却至环境温度。合成硬度zui大应为277 HBW。
* CPM，1V，3V，9V，10V，15V，S30V，S90V，Rex M4，Rex T15和Rex 76是Crucible Industries LLC的商标。
上海牧岩专注于难以找到的材料。

有关CPM 10V是什么材料的更多信息，请联系我们索取报价！

立即致电021-67896753。
