1.4310



1.4310是什么材料，1.4310对应国内牌号
《目前，在汽车行业中，无级变速器所使用的钢带，通常是采用厚钢带焊接再进行冷压或热压使钢带变薄，产生所需的环形钢带 ；在这个加工过程中，由于采用冷压或热压的方法使钢带变薄，从而使钢带达到所需的周长，然而，由于冷压或热压时环形钢带周长在不断地变化，精密控制周长难度很高，造成加工出来的环形钢带周长尺寸达不到目标尺寸的比率很高，从而造成返工或材料浪费，特别是批量生产时，产品合格率较低。》
1.4310材料详情介绍：
材料号：1.4310
牌号：X10CrNi18-8
标准：EN10088-3:2005
牌号对照：
Europa  EN X10CrNi18-8
USA     UNS S30100
USA     ASTM 301
China   GB 1Cr17Ni7
Russia  GOST
Giappone JIS SUS302
India    IS
Corea    KS STS302
●1.4310特性及应用：
X10CrNi18-8不锈钢，德国DIN标准不锈钢。相当于我国的1Cr17Ni7，日本的SUS301，法国NF Z12CN17.07。1.4310钢在充分固溶状态下有完全奥氏体组织。但其奥氏体组织不稳定，经冷加工变形会产生马氏体，形变马氏体数量因形变大小及温度高低不同。该钢是奥氏体型不锈钢中最易经坑加工变形提高强度和硬度，同时又具有很好的塑性、韧性的钢种，在大气中还具有较好的不锈性。
●1.4310化学成分：
碳 C：0.08~0.14
硅 Si：≤1.50
锰 Mn：≤2.00
磷 P：≤0.045
硫 S：≤0.030
铬 Cr：16.00~18.00
钼 Mo：≤0.80
镍 Ni：6.50~9.00
钒 V：—
●1.4310+AT机械性能:
热轧 EN10088-3:2005 在1C，1E，1D，1X，1G，2D
屈服强度Yield Strength N/mm2:195
抗拉强度Tensile SterengthN/mm2  min:500-750
伸长率 Elong Ation  A（%）min: 40
面缩率 Reduction of Arca Z (%)min:
冲击功Impace  AK(J）:
硬度Hardness Max HB:230
●1.4310热处理规范及金相组织：
热处理规范：固溶1010～1150℃快冷。
金相组织：组织特征为奥氏体型。1.4310不锈钢冷热加工及焊接性能均良好在经过冷加工强化后，用于承受较高负荷，要求零件重量较轻和不生锈的设备和部件，如铁路客车、装饰板、传送带、紧固件等
●1.4310交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。不同的不锈钢的切削性能有很大的差异。一般所说不锈钢的切削性能比其他钢差，是指奥氏体型不锈钢的切削性能差。这是由于奥氏体不锈钢的加工硬化严重，导热系数低造成的。为此在切削过程中需使用水性切削冷却液，以减少切削热变形。特别是当焊接时的热处理不好时，无论是怎样提高切削精度，其变形也是不可避免的。
1.4310订货须知
定货时需明确以下几方面的要求：

1.采用的标准：（GB、JIS、ASTM、EN等）	6.机械性能：（硬度、强度、延伸率等）
2.钢种编号：（1.4310等）	7.表面要求:（2H、S、HL、100#等）
3.用途	8.重量（包括单卷重）
4.规格：（厚度、宽度、卷内径）	9.包装方式
5.公差:（厚度及宽度公差）	10.交货期、交货地点、交货方式

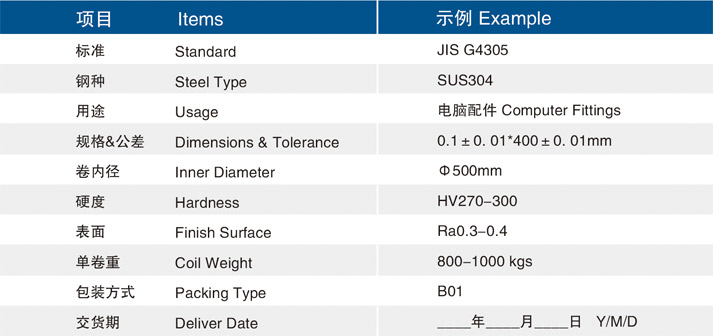

示例

如有特殊性能或包装要求，可与我公司协商


1.4310保管运输
因精密不锈钢带有很高的物理性能和化学性能的要求,在保管和运输中应尽量防止变形和腐蚀。

保管
保管时要注意不要接触水分、灰尘、油、润滑油、粉尘等，以免生锈或焊接时耐腐蚀性降低。
仓库和生产线保管时要选择清洁、干燥、通风良好的地方，最好在保持原来的包装状态下，加以覆盖,成品用纸带包裹,下面加放木托以免发生变形,必要时加木盖或者用木箱盛放。包装材料（包括间隔纸）如果湿了，为防止表面腐蚀，应立即除去。

运输
运输时为了防止钢带损伤，应保持包装的完好，并应将钢带固定好以免发生碰撞引起变形。
