公司新闻

热作模具钢现状趋势及常用热作模具钢介绍

来源: 上海牧岩阅读量：

热作模具钢现状与趋势

我国热作模具钢两极分化共存，一方面是以追求更低成本为目标的轧材，这在全球经济低靡的今天具有更有利的生存空间，如宝钢H13钢大方坯，在广东地区月销量就达到约2千吨，广东模具市场形成强劲冲击。这种H13轧材性能不高，适用于一些要求不高的模具加工，或者通过改锻成各种规格的模块，使其性能得到大幅度的提升，但总成本与模锻H13钢相比仍然要低，因此，在今后的一个相当长时期内将占据重要份额。另一方面是以追求质量为主的锻材，主要体现在高品质的热作模具钢，主要应有在压铸模和挤压模等热作模具，这是我国模具行业走向模具强国的必经之路。

几种常用热作模具钢

由于热作模具的工作环境苛刻，通常热作模具钢要具有高的高温抗拉强度、良好的高温韧性、高抗回火性、高耐磨性和高热疲劳抗力。因此，热作模具钢质量评估通常包括高温抗拉强度、高温冲击值和显微组织（包括成分偏析和碳化物形态分布），尤其对高要求的热作模具钢，如压铸模用钢，这些性能指标是必不可少的。为此，美国压铸模协会专门针对压铸模用H13钢制定了一套完整贰严格的质量评估标准（NADCA#207）。

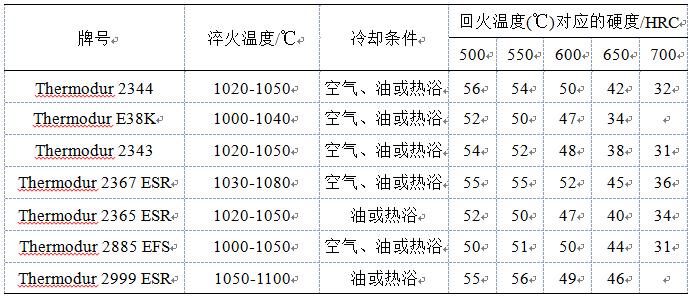

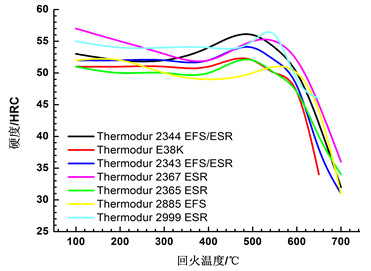

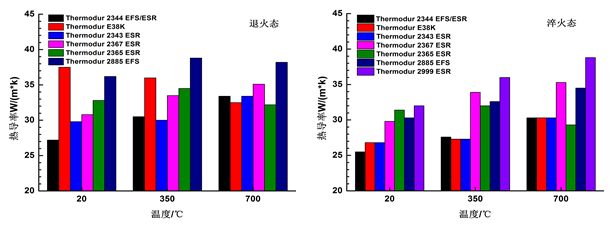

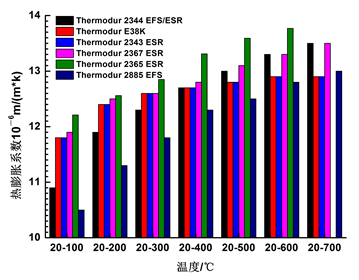

表1是欧洲常用热作模具钢的典型合金化学成分，表2和图2分别是对应的热处理作模具钢推荐的热处理工艺和回火特性曲线。图3和图4分别是几种热作模具钢的膨胀系数和热导率。

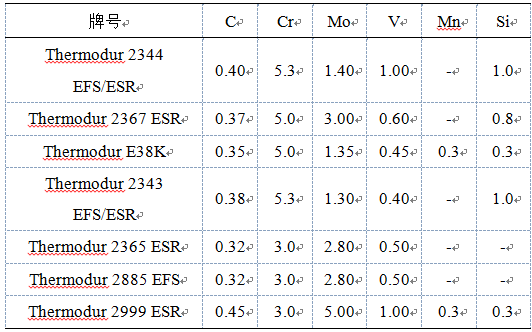

表1 欧洲常用热作模具钢的化学成分（wt.%）
