联系我们
地址：上海市松江区泗泾镇松江钢材城
销售电话：400-880-6743
咨询电话：15000587276
Q Q：moyanalloy@163.com
销售电话：400-880-6743
咨询电话：15000587276
Q Q：moyanalloy@163.com
合金A-286能淬火到多少度
来源: 上海牧岩 阅读量：
合金A-286；UNS S66286, AISI 660, AMS 5731, ASTM A 638
合金A-286专用于在高达704°C高温环境下，既要求高强度又要求很好的耐腐蚀性能的应用。
A-286切口截面的韧性非常好。事实上，A-286的切口断裂强度优于其他具有类似高温性能的商用合金。该材料的一大优点是可以通过热处理达到沉淀硬化和强化的效果。
化学成分
碳 0.08%以下
硅 1.00%以下
锰 2.00%
钼 1.00-1.50%
铝 0.35%
硼 0.003-0.010%
钛 1.90-2.30%
钒 0.10-0.50%
镍 24-27.00%
铬 13.50-16.00%
铁 余量
物理性能
密度：0.2860lb/in3
平均比热（104-1299°F）
200°F 9.17 X 10-6in/in/°F
400°F 9.35 X 10-6in/in/°F
600°F 9.47 X 10-6in/in/°F
800°F 9.64 X 10-6in/in/°F
1000°F 9.78 X 10-6in/in/°F
1200°F 9.88 X 10-6in/in/°F
1300°F 9.94 X 10-6in/in/°F
1400°F 10.3 X 10-6in/in/°F
平均热膨胀系数
温度 °C 系数 10-6/°C
93 16.5
204 16.8
316 17.0
427 17.4
538 17.6
649 17.8
704 17.9
760 18.6
导热率
302°F 104.2 Btu-in/hr/ft2/°F
1112°F 165.0 Btu-in/hr/ft2/°F
弹性模量(E)
70°F 21.1°C 28.8 X 103ksi 199 MPa X 103
1000°F 538°C 23.7 X 103ksi 163 MPa X 103
1100°F 593°C 22.8 X 103ksi 157 MPa X 103
1200°F 649°C 21.9 X 103ksi 151 MPa X 103
1300°F 704°C 21.1 X 103ksi 145 MPa X 103
1400°F 760°C 20.1 X 103ksi 139 MPa X 103
1500°F 816°C 18.7 X 103ksi 129 MPa X 103
电阻：
87°F 545.0 ohm-cir-mil/ft
1000 °F 692.0 ohm-cir-mil/ft
1200 °F 712.0 ohm-cir-mil/ft
1350 °F 719.0 ohm-cir-mil/ft
1500 °F 732.0 ohm-cir-mil/ft
熔距：2500-2600°F
磁通量
固溶态： 1.0100Mu
固溶时效： 1.0070Mu
机械性能

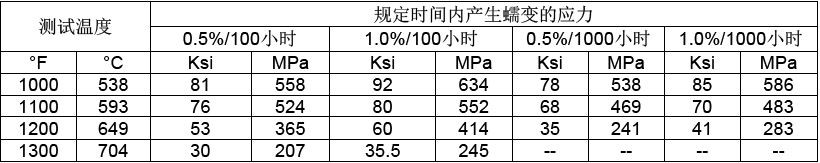

蠕变强度

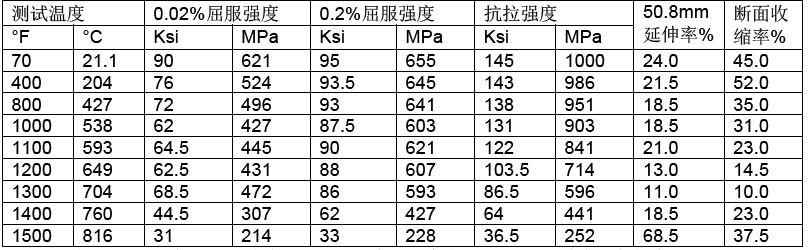

抗拉强度
测试样棒直径为22.2mm，982°C固溶处理1个小时，油淬，719°C时效处理16个小时，空冷。
注：通过889°C固溶加718°C时效处理后，强度可提高大约10ksi，延伸率也能提高。

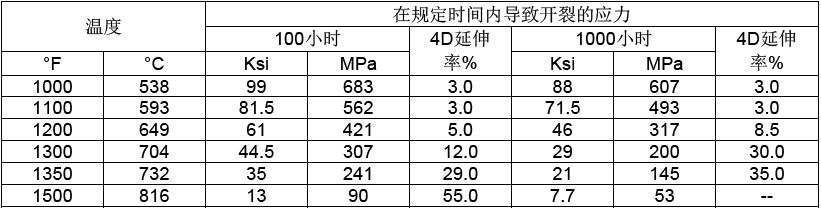

应力开裂
982°C，固溶处理1个小时，油淬，718°C时效处理16个小时，空冷。

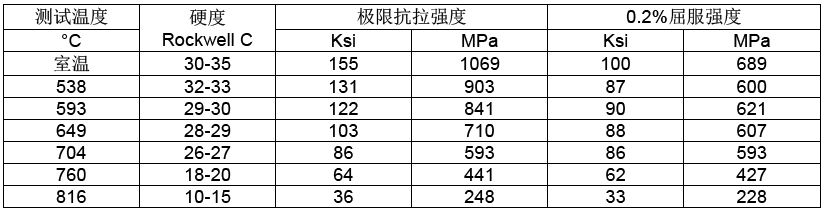

高温硬度

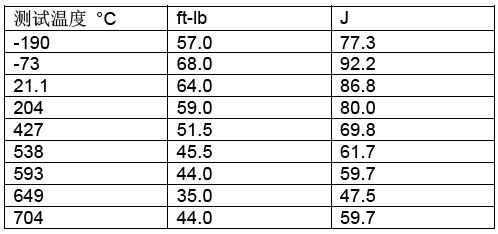

V形缺口冲击强度
热处理
固溶处理
A286可采用下面两种热处理方法：
1. 加热至982°C，保温1个小时，然后迅速冷却
2. 加热至899°C，保温2个小时，然后迅速冷却
采用第一种方法，材料经过时效后，可以提高开裂强度。第二种方法可以提高韧度和硬度。
时效
加热至704-760°C， 保温12-16个小时，然后空冷。处理后硬度约为300BHN。
899°C的固溶处理后，有时会进行两轮沉淀硬化处理，即加热至704/760°C，保温16小时，然后空冷至649°C，保温8-12个小时，然后空冷。这个处理可以提高缺口开裂强度，同时提高韧度和硬度。
时效处理产生的尺寸变化—收缩0.001in/in
加工性能
热加工
A286在1038-1121°C温度范围可以进行轧制和锻造。热加工时，A286对形变的抵抗力略大于奥氏体不锈钢。请勿在927°C以下进行锻造。
冷加工
固溶态的A286可以做冷拉和冷成形。加工难度略大于316和310，且冷作硬化速度很快。
机加
总的来说，高温合金的加工难度大于不锈钢。但是铁基合金，例如A286，比镍基沉淀硬化的合金更好加工。多采用硬质合金刀具进行加工。
加工参数

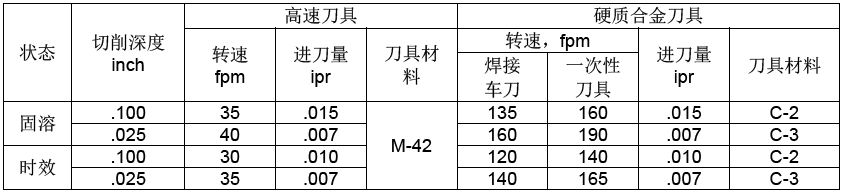

车削—单刃刀具和组合刀具

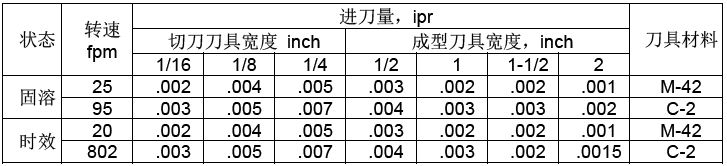

车削-切断刀具和成型切刀

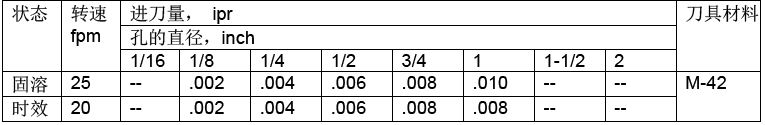

钻削

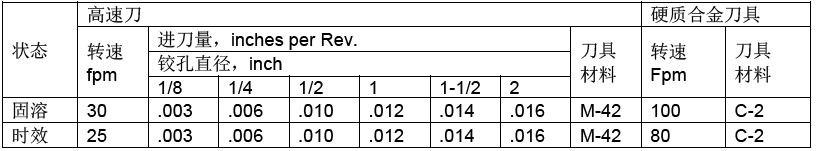

铰孔

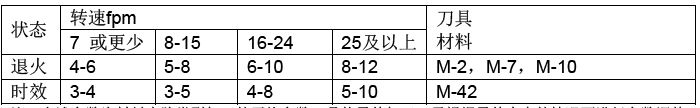

螺纹板牙
注：上述参数为材料去除类型加工的平均参数。具体零件加工，需根据零件本身的情况而进行参数调整。
焊接
A286的受热区域容易出现开裂，所以不宜采用熔焊。如果焊接非常必要，可以考虑用JBK-75合金代替A286来做焊接零件。
- 上一篇：alloy20合金不锈钢密度
- 下一篇：Invar 36因瓦合金热膨胀系数
