C-276；UNS N10276, ASTM B574, ASTM B575, Hastelloy® C-276

C-276是一种镍钼铬钨合金，具有优异的耐腐蚀性能和良好的锻制性能，适用于无机酸，有机/无机氯污染介质，甲酸，乙酸，乙酸酐，海水，盐水溶液的腐蚀环境，能够耐受坑蚀，缝隙腐蚀，应力腐蚀开裂。 C-276被认为是一种最通用的耐腐蚀材料。

化学成分

碳  0.02%以下

磷  0.03%以下

硅  0.08以下

镍  余量

钴  2.5%以下

钨  3.00-4.50%

锰  1.00%以下

硫  0.03%以下

铬  14.50-16.50%

钼  15.00-17.00%

钒  0.35%以下

铁  4.00-7.00%

耐腐蚀能力

C-276合金能够耐受多种化学环境的腐蚀，例如热的含无机酸的环境，有机/无机氯化物污染的介质，次氯酸盐，氯化物溶液，甲酸，乙酸，乙酸酐，海水和盐水溶液。

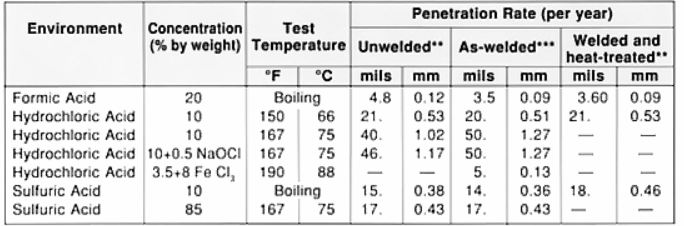

下表是退火材料的耐腐蚀性能评级。上海牧岩合金认为耐腐蚀性能受很多因素影响，例如曝气， 腐蚀性杂质，速度，传热，孔隙，温度，浓度，pH值，应力，表面光洁度，异金属接触等。

等浓图显示了C-276耐受均匀腐蚀的能力，不包含局部腐蚀或速度的影响

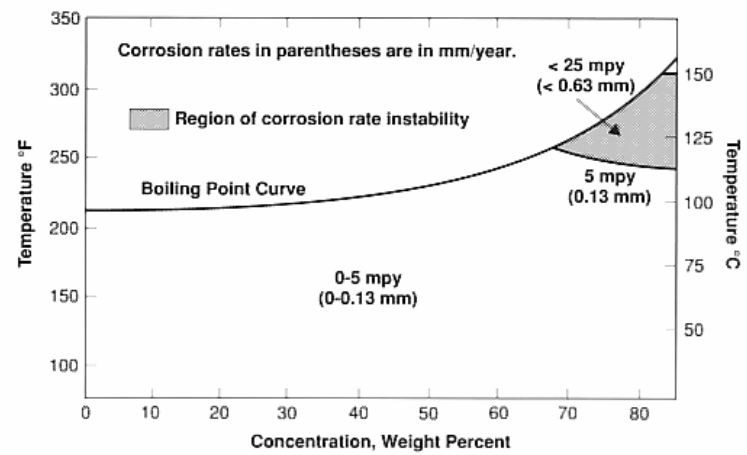

C-276对磷酸腐蚀的耐受能力

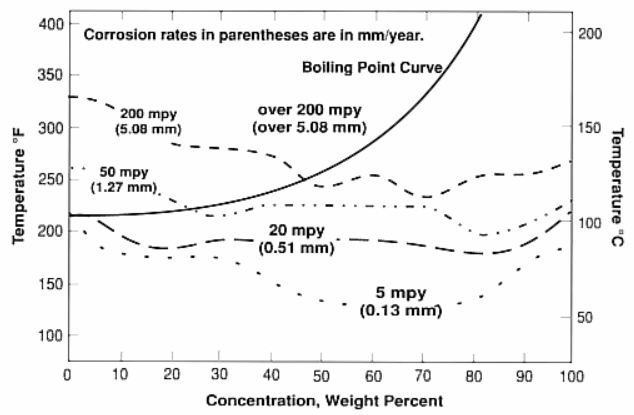

C-276对硫酸腐蚀的耐受能力

均匀腐蚀的耐受能力

物理性质

密度：  0.3210 lb/in3

平均比热： 0.1020 Btu/lb/°F

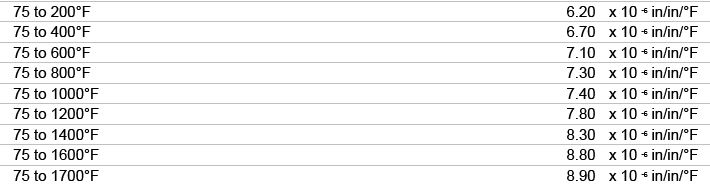

平均CTE

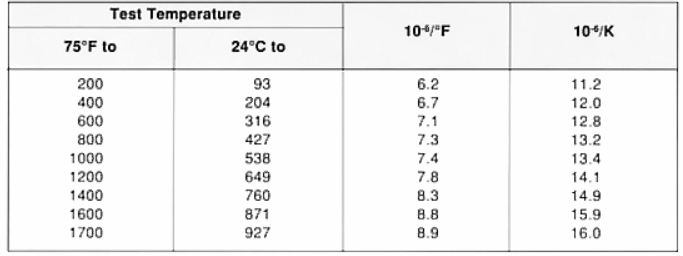

平均热膨胀系数

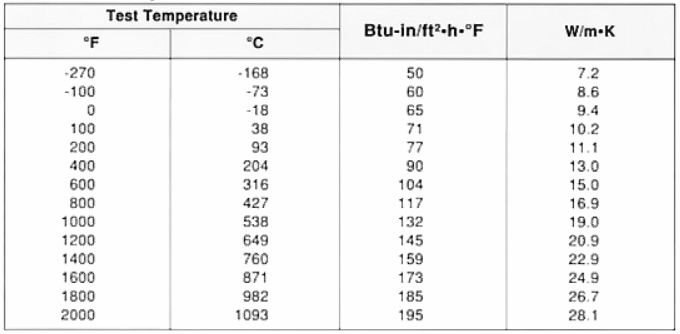

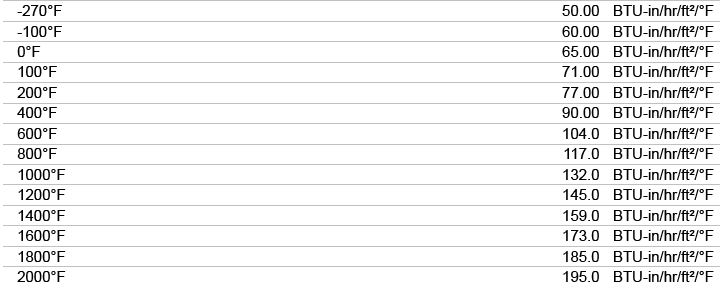

导热率



弹性模量(E) (75°F)   29.8 X 103ksi

电阻(75°F)   782.2 ohm-cir-mil/ft

熔距  2420-2500°F

机械性能

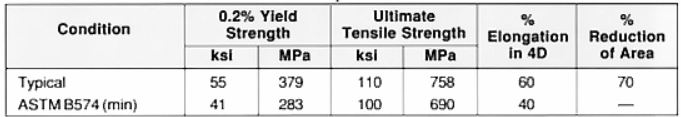

室温抗拉性能—测试样棒固溶处理+水淬

热处理

退火

加热至1121-1149°C，加热时间为1小时/英寸厚度，然后水淬

应力释放热处理效用不大，应该采用完全退火的热处理

硬化

C-276不能通过热处理提高硬度，只能冷作硬化。

加工性能

热加工

锻造温度为1204°C。锻造后做一次退火可以获取最好的耐腐蚀性能。

机加

C-276可用常规方法加工。建议使用钨硬质合金刀具

焊接

C-276可用钨极气体保护焊，金属极气体保护焊，电弧焊和电阻焊。采用最小量的连续供热并保证充足的渗透可减少热开裂。不要使用氧乙炔焊，避免产生碳化。

大多数化学和石化处理设备可用C-276的焊接状态。
