AL6XN

《AL6XN》-Ni：Ni是强奥氏体形成元素，足够高的Ni含量能保证钢在加热时完全奥氏体化，在随后的冷却过程转变为全马氏体，但Ni的价格较昂贵。N：N是强奥氏体形成元素，足够高的N含量能保证钢在加热时完全奥氏体化，在随后的冷却过程转变为全马氏体，N在奥氏体中的溶解度高于C，在热处理过程中N的析出物较少，同时固溶在基体中的N可提高不锈钢的耐腐蚀性能。B：B的原子直径很小，在奥氏体中常以非平衡偏聚的形式富集于晶界，降低了晶界能，使铁素体形核困难，奥氏体稳定性，从而提高了钢的淬透性，能够防止生成δ铁素体和α铁素体软相。牧岩合金（上海）有限公司提供不锈钢牌号AL6XN具体信息，分析AL6XN到底是什么材料，材质如何？
高等级的不锈钢
大多数熟悉提升站的人都知道不锈钢会生锈。如果您看过很多升降站，那么在问题点几年之后，您甚至可能会看到316不锈钢腐蚀严重。
所述FOGRod被构造成具有暴露在其表面CPVC 10点金属接触。这些金属触点是非常高级的不锈钢，称为AL6XN。
AL6XN被称为超级奥氏体的不锈钢。
如果您不想了解细节，那么带走的信息是AL6XN比316贵得多。成本是由于创造其卓越的耐腐蚀性所涉及的过程。通过添加铬，钼和氮来产生这种阻力。如果你想在你的升降机站中使用一些关键的东西继续工作，那么316可能不够好，但AL6XN绝对会是这样。
AL6XN
Allegheny Ludlum AL-6XN®合金（UNS N08367）是Allegheny Technologies生产的最耐腐蚀的铁基奥氏体不锈钢合金。它是一种低碳，高纯度，含氮的“超级奥氏体”不锈钢合金。
AL-6XN合金设计为耐海水材料，并且经证明可以抵抗各种腐蚀性环境。
如何生产更高等级的不锈钢？
·  添加钼以增强氯化物环境中的耐腐蚀性
·  减少碳以避免焊接过程中的敏化
·  添加氮气以补偿“L”级的强度降低并改善耐点蚀性和相稳定性
·  增加铬以增强点蚀和缝隙腐蚀性
·  增加镍以稳定奥氏体微观结构并改善在还原环境中对总体腐蚀的抵抗力

被称为304型（18Cr-8Ni）的基本不锈钢组合物在20世纪50年代首次用于替代由于氨应力腐蚀开裂，蒸汽冲击侵蚀和酸性河水中的点蚀而失败的铜基合金。大多数初始应用是用于新鲜，工业和酸性矿井水中的304型。
316型含有钼和略高的镍含量，用于腐蚀性更强的场合。发现316型合金含量太稀，以防止某些应用中的点蚀和缝隙腐蚀，例如那些涉及停滞海水的应用。但304和316抗氨应力腐蚀开裂和蒸汽冲击腐蚀导致铜基合金失效。
开发出具有更高铬（Cr）和钼（Mo）含量的不锈合金，以抵抗微咸水和海水中的高氯离子浓度。Allegheny Ludlum最早开发更好的奥氏体不锈钢合金的成果之一是在20世纪70年代早期引入了AL-6X合金。该合金含有20wt％的Cr，24wt％的Ni和6wt％的Mo.相对高的镍（Ni）含量促进了退火状态下的完全奥氏体结构。
AL-6XN合金是对AL-6X合金的改进而开发的。两种合金具有相同的基本合金成分，只是AL-6XN合金含有0.18-0.25％N的有意添加。
AL6XN vs SMO254

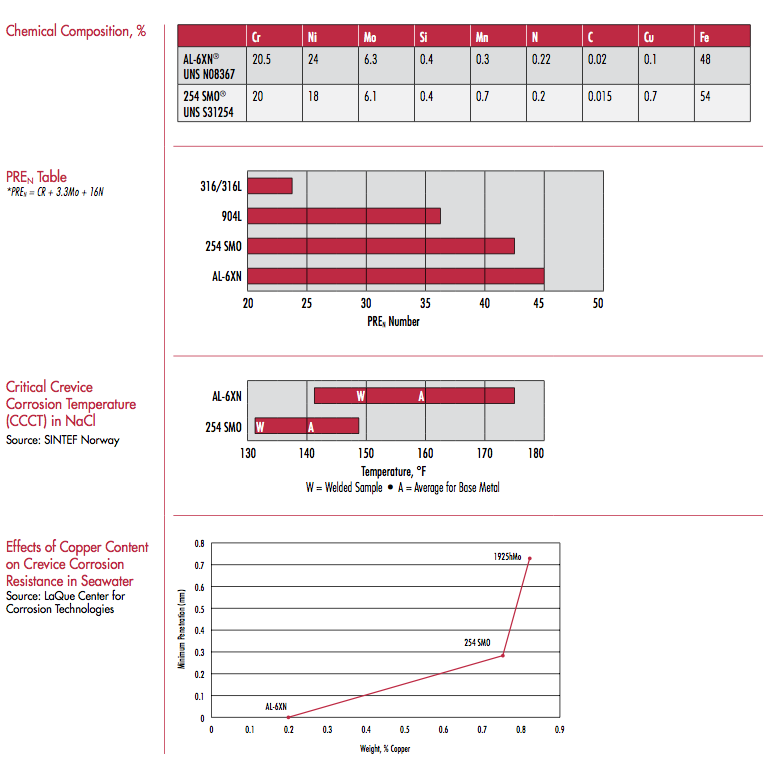

另一种超级奥氏体不锈钢是SMO254。它们具有相似的特性，但由于具有优异的耐腐蚀性，我们的工程评估优选AL6XN而不是SMO254。以下数据由Rolled Alloys提供。PRE（N）表是耐腐蚀性的一种衡量标准，你可以看到AL6NX比SMO254好一些，比316好多了：

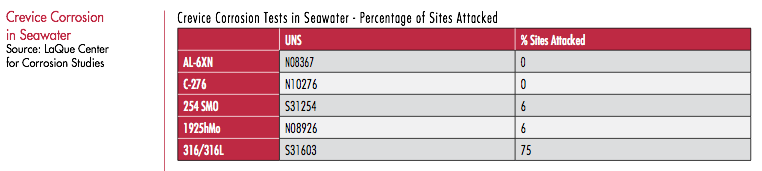

AL6XN的耐缝隙腐蚀性比SMO254好很多：


一般关于对不锈钢材料要求的特性，优先，在 600 ～ 900℃的温度区域中要具有优异的“耐氧化性”。其次，要具有与陶瓷系的固体氧化物同等的“热膨胀系数”。除这些基本的特性之外，在高温下的放电时与陶瓷系固体氧化物密合的状态下还要呈现出良好的“电导性”。例如，有 JIS G 4305 中规定的SUS309S、SUS310S。但是，这些高Cr高Ni型的奥氏体系不锈钢的热膨胀系数大。上海牧岩合金认为，考量AL6XN不锈钢材料的优劣，应从其性能着手，具体应考量以下性能：
AL6XN性能之热力学性能--AL6XN熔点  、AL6XN线膨胀系数
AL6XN性能之热力学性能--AL6XN比热容、AL6XN导热系数
AL6XN性能之电磁学性能--AL6XN电阻率、AL6XN电导率和磁导率
AL6XN性能之力学性能----AL6XN硬度  、AL6XN密度
AL6XN性能之机械性能----AL6XN抗拉强度AL6XN延伸率

AL6XN许用应力
